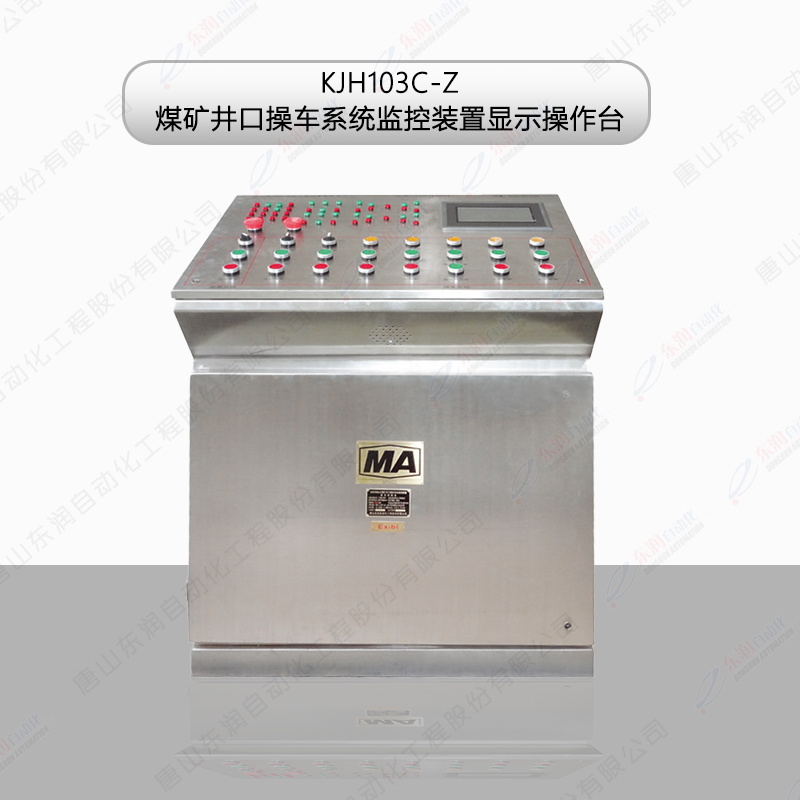

KJH103C-Z 煤礦井口操車系統監控裝置顯示操作臺

所屬分類：

產品中心

提升類

關鍵詞：

產品咨詢

推薦產品

產品描述

概述
KJH103C-Z煤礦井口操車系統監控裝置顯示操作臺，是KJH103C煤礦井口操車系統監控裝置中的主要部分之一，適用于井底、井口等地的操車監測控制，本顯示操作臺以隔爆兼本安型控制箱為電源為其供電，顯示和控制整個操車操作的流程。
主要技術指標
a) 額定工作電壓：24V;
b)26 個按鈕(系統卸荷、油泵啟動、油泵停止、油泵轉換、操車急停、工作方式、分車、左罐、右罐、自動開始、自動結束、井門開、井門關、搖臺放、搖臺起、前阻放、前阻阻、正向推車、反向推車、左后阻放、左右阻阻、后阻阻、備用、備用、備用、備用);
c)46 個LED顯示(系統卸荷、油泵啟動、主油泵、備用油泵、操車急停、手動、半自動、檢修、提人、提物、特材、左罐籠到位、左井門開到位、左井門關到位、左搖臺放到位、左搖臺起到位、左前阻放到位、左前阻阻到位、左推車機前點、左推車機原點、左推車機后點、左后阻放到位、左后阻阻到位、右罐籠到位、右井門開到位、右井門關到位、右搖臺放到位、右搖臺起到位、右前阻放到位、右前阻阻到位、右推車機前點、右推車機原點、右推車機后點、右后阻放到位、右后阻阻到位);
d) 控制顯示屏顯示操車及一些控制設備運行狀態；
e) 光信號應在黑暗中20m處可見；
f) 報警音響響度：≥85dB(A);
g)46 路無源接點型開關量信號輸入；
h)26 路無源接點型開關量信號輸出。
基本功能
通過控制按鈕，輸出開關量信號；
接收信號，對應顯示操車運行狀態或發出報警音響。
