概述

        傳統的洗煤廠集中控制系統一般采用邏輯元件實 現集控，通過硬接線實現聯鎖。由于元件的特性不一， 在生產過程中經常會出現燒毀元件的現象，對生產影響 很大。若需要修改聯鎖關系時，必須改變柜內的接線方 式 ， 靈活性不高 。
        由計算機實現的集中控制系統能對全廠設備實現 自動化管理，由操作員在集控室內直接控制設備的起停 及過程參數的調節。在上位機界面中能夠直觀地顯示各 種設備的起停狀態及故障狀態，便于操作員及時的掌握 現場情況 。
        通過以太網，可以將生產過程中的各種產品指數 和過程參數傳送至調度室，從而使全礦能夠統一地安排 人力資源及物力資源，實現安全、高效的生產。
性能特點
        1、 系 統 特 點 ：
        *可編程控制器技術先進，其性能處于世界領先水 平；
        *采用SIEMENS公司高性能ET200M   I/0模塊，系統抗 干擾能力強 ；
        *采用雙CPU熱備，一臺CPU出故障時，另一臺CPU 立即自動投入運行，系統可靠性強；
        *選用的網絡傳輸速率高，通訊距離長；

        *人機界面友好，操作簡便；
        *維護簡單，維護費用低，備品備件易購；
        *以太網(標準TCP/IP)協議接口，可方便地與其他網 絡聯接 。
        2、 處 理 器 特 性 ：
        可編程控制器是本系統自動控制的核心，我公司選 擇的SIEMENS公司S7-1500 品牌的414-2處理器。與其他品 牌 PLC        相比處理器具有以下優點：
        ★系統結構靈活：
        靈活的結構允許多個處理器、網絡以及I/0 在同一機 架中搭配使用而沒有限制。同時可以帶電插拔任何模塊而 不會影響系統中其他模塊的工作。
        ★處理器性能優越：
        *處理器內存容量大：256kB內置內存，可擴展到最 大 2MB;
        *處理速度非常快：0.08ms/K指令，本地框架閉環處 理時間小于1ms;
        *本地I/0的典型信號反應達500Hz, 遠程I/0 的典型 信號反應達100HZ;
        *I/0 能力大：最大數字量I/0可達65536點，最大模 擬量I/0   達4096通道；
        ★可實現多任務操作系統
        實現IEC1131-3 認證的任務模式，支持32個獨立的任 務。1個連續的背景任務，31個周期任務(STI)15  個 優 先 級 用于控制的組態 。

        ★支持多種數據類型：
        支持IEC1131定義的基本數據類型(位，整型，符 號長整型，浮點);數組(1,2,3維):符號尋址。
        ★通訊能力強：支持多種通訊網絡的組合，即：
        EtherNet 網絡
        AS-iMPI現場網絡
        Profibus 網絡
        RS-232接口
        ★支持其強大的I/0模塊：
        *模擬量輸人輸出精度高，可達16位：
        *具有獨特的故障診斷功能，能自動辨別斷電與無 信號狀態，當輸入輸出線路出現故障時，可自動報 警。
洗煤廠工藝簡介 ：
        洗煤廠按照工藝要求可以分為以下幾個子系統：
        原煤系統：原煤倉中的原煤經過破碎機破碎后，
        通過皮帶、錨鏈等設備將其送至跳汰機上面的緩沖 倉。
        跳汰系統：在跳汰機中經過風和水聯合作用，將 原煤分為研石、中煤和粗精煤三種產品。
        重介系統： 在混料桶中將粗精煤和介質混合，通 過控制介質密度，將粗精煤分為精煤和中煤兩種產 品。
        浮選系統：從生產過程中產生的煤泥里，回收一 部分精煤。
        運輸系統： 將精煤、中煤和研石三種產品，通過 皮帶，錨鏈等設備送至各自的倉中。

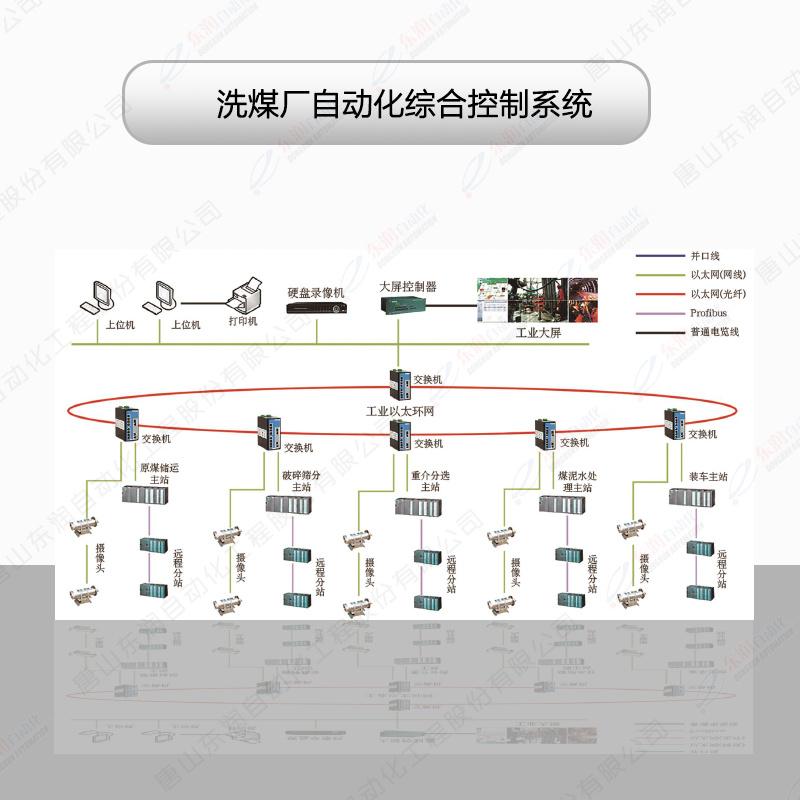

        控制系統硬件構成：
        上位機采用研華工控機，內裝高性能以太網卡， 便于系統間連接。下位機采用德國SIEMENS 公 司 S7-1500 系列可編程控制器，通過Profibus  網絡組成分 布式控制系統。上位機與下位機之間通過SIEMENS公司 的工業以太網連接。
        PLC控制柜內裝可編程控制器與輸入、輸出繼電 器，可以根據要求安裝于現場或集控室內。機旁操作 箱可根據需要安裝于現場，便于檢修人員的操作。
