產品描述

概述

空氣壓縮機是煤礦建設和生產中關鍵的設 備，運行的好壞關系到煤礦的安全生產和經濟效益。從自動化的角度來設計壓風機房的集中控制系統，使系統做到安全可靠，經濟、操作方便。系統為二級分布式計算機集散式控制系統，對壓風機運行的過程進行檢測、顯示，控制、保護、報警和管理。系統采用西門子公司的S7系列PLC, 預留以太網接口，完成數據采集空壓機控制。
系統功能

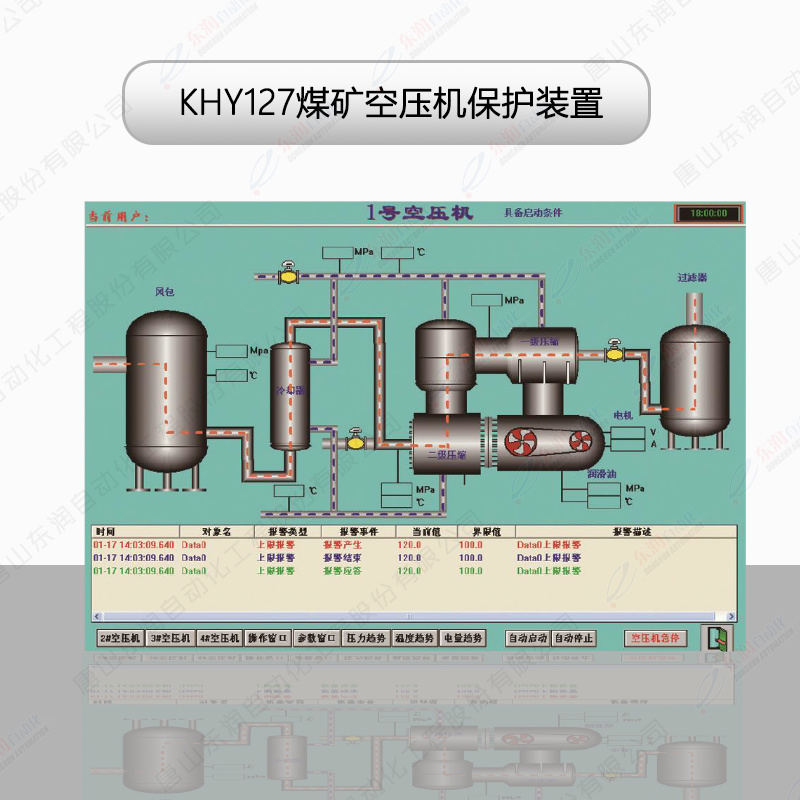

上位機監控系統主要功能：
1.工況監測
1.1數顯五路溫度測定值
本裝置可顯示風包溫度、一級缸溫度、二級 缸溫度潤滑油溫度、出水溫度。
1.2超溫度報警功能
當測定的溫度超過設定時，超溫指示燈閃爍，聲光報警，繼電器控制主機停機。
1.3溫度上限設置功能
將“溫度溫度設置”開關打到設定位置，可進行上限設置。裝置掉電后，自動恢復出廠設定溫度。
1.4超風壓保護功能
當風壓超過設定值，“超壓”指示燈閃爍，聲光報警繼電器控制主機停機。
1.5斷油保護功能
當空壓機20秒后無油壓，“油欠壓”指示燈閃爍聲光報警，繼電器控制主機停機。當潤滑油壓超過設定值時，“油超壓”指示燈閃爍，聲光報警，繼電器控制主機停機。
1.6斷水保護功能
裝置共設三路斷水信號，當有開機信號5秒后，其中任何一路斷水，“斷水”指示燈閃爍，聲光報 警，繼電器控制主機停機。
2.存檔功能
能夠?qū)F(xiàn)場運行信息存入數據庫，以便于隨時 進行歷史數據查詢。
3. 曲線功能
可繪制各種運行參數的實時曲線及歷史曲線。
4.報表功能
能生成運行參數的日?qǐng)?bào)表、月報表及年報表，可打印報表。同時還具備事件打印功能。
5.管理功能
監控軟件具有設備參數、運行、檢修和維護的管理功能。
裝置組成

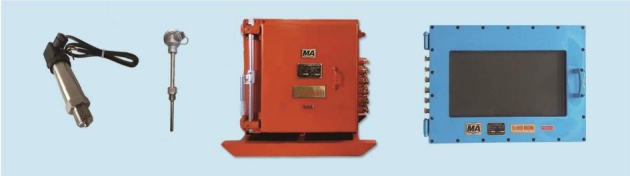

本裝置由KXJ660(127) 礦用隔爆兼本安型PLC控制箱、GPD20(A)礦用本安型壓力傳感器、GWD200(A) 礦用本安型溫度傳感器、 GUY19礦用缺水傳感器、 KJD127礦用隔爆型計算機組成。
