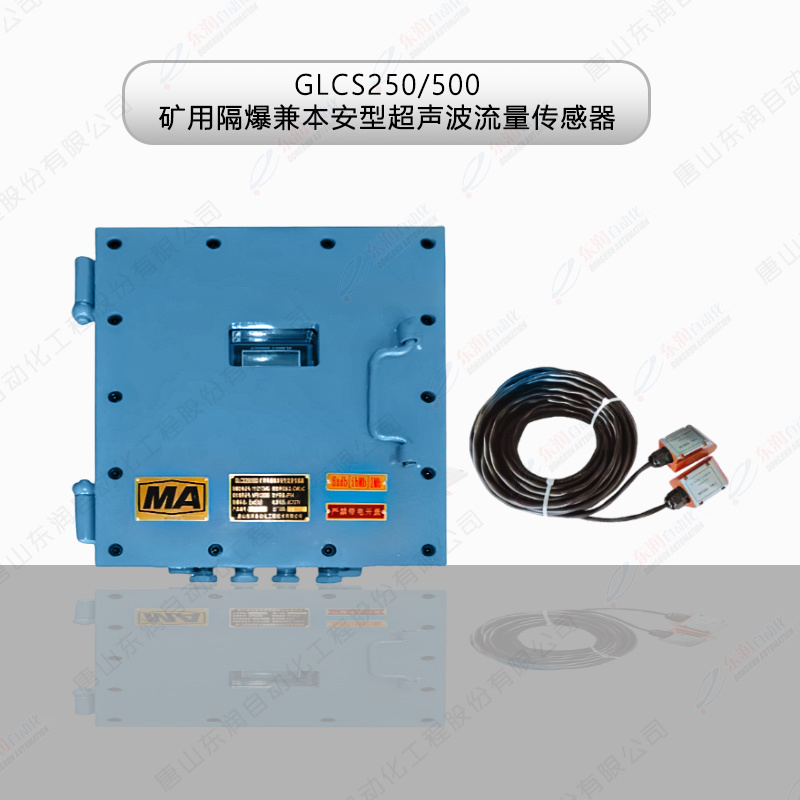

GLCS250/500 礦用隔爆兼本安型超聲波流量傳感器

所屬分類：

產品中心

傳感器類

關鍵詞：

產品咨詢

推薦產品

產品描述

概述

GLCS250/500 礦用隔爆兼本安型超聲波流量傳感器是一種測量導電介質體積流量的速度式儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制。主要用于I 類爆炸性氣體環境中，并可實現信號的遠距離傳送，用于測量封閉圓形管道內不可壓縮的懸浮物含量小于10g/L 、粒徑小于1mm的均質液體流量之用。
主要技術指標
a) 額定工作電壓：AC127V,額定工作電流： ≤1A, 電壓波動范圍：75%～110%;
b) 測量范圍：(0～500)m3/h;
c) 測量管徑：DN250mm;
d) 輸出一路電流信號：(4～20)mA;
e) 測量誤差：≤±2.5%;
f) 重復性：≤1.0%。
基本功能
a) 具有測量管徑內液體流量，顯示實時流量的功能；
b) 具有將流量轉換為電流信號的功能。
性能特點
1)選用專業超聲波感應計和顯示器，測量顯示準確，靈敏度高，壽命長；
2)任意點傳感器固定，參數設定，(可在測距范圍內任意點間的流速對應(4～20)mA, 傳感器可方便安裝調試，適應各種信號連接要求)。流速準確度在線標定可用于水、油、125度高溫水等流量測量；
3)全封蔽設計，可用于惡劣環境，可直接對液體進行測定。
工作原理
傳感器是利用超聲波在流動液體中順流向與逆流向的傳播速度差與流體流速成比例的原理 (速度差法)工作的。
探頭是互為發射、接收超聲波信號的傳感器，根據管道直徑D確定探頭的安裝位置，傳感器安裝好后探頭間的距離L為定值。超聲波在靜止流體中的傳播速度為C, 管道中流體流動速度為V。
超聲波順流向和逆流向的傳播時間分別為t1、 t2, 兩者的差值△t=t2—t1=2LV/C2, 該信號由轉換器檢出，并據此計算出流體流速V。管道中流體的流量：Q=S×V=(πD2/4)×V。
