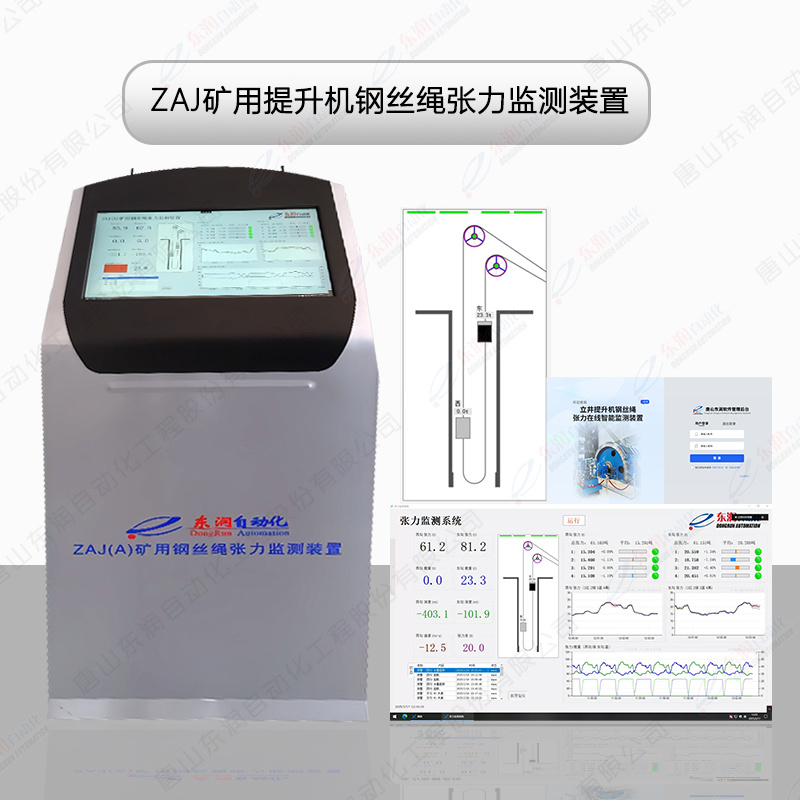

ZAJ 礦用提升機鋼絲繩張力監測裝置

所屬分類：

產品中心

提升類

關鍵詞：

產品咨詢

推薦產品

產品描述

概述

ZAJ礦用提升機鋼絲繩張力監測裝置采用國際上先進的液壓傳感技術、無線數據傳輸技術、計算機 處理技術等實現對鋼絲繩張力在線實時監測，經過 處理以后對提升系統實施全過程監控，避免提升機 超載的重大機電事故的發生。
裝置特點
1、裝置采用的液壓壓力傳感器有如下優點：
采用德國進口彈性體原件，高精度應變計及先進的工藝，具有靈敏度高、性能穩定、良好的抗沖擊能力，不銹鋼隔離膜片一體化結構，可適應惡劣環境；小體積高精度，高性?xún)r(jià)比，高穩定性；防雷擊，抗電磁/射頻干擾，供電電壓低(3.2-5.5V)放大電路采用進口電路板設計，使傳感器輸出信號更穩 定、精確。傳感器的反應速度能達到四萬次每秒，任何時刻都能反應出壓力的變化。無灌充液體，受溫度影響極小。
2、裝置采用的無線模塊特點：
糾錯能力和編碼效率均達到業內的領先水平，靈敏度高，耗電低，干擾弱和抗干擾能力強。
3、防潮防水
采用電源和發射電路分體密封安裝，采用了曲形油管，發射機外面增加防護罩(防水),發射機外殼為不銹鋼(防腐蝕)、內部采用澆封處理等方式加大了對 環境的適應能力。
系統特性
1.在地面計算機設定超載噸位數值及智能判斷，通過地面處理工控機與提升機電控系統實現超載閉鎖停車，可靠實現“定量”提升管理，實現本質安全提升，確保安全生產；
2.產品實現提升機鋼絲繩終端載荷張力、張力差在線數值顯示，曲線記錄功能，其張力測量誤差小于 ±0.1kN;
3.通過傳感器的數據變化可以監測液壓吊具油缸泄露至極限位置，實現報警，確保吊具安全，避免事故發 生；
4.對于主井提升系統，可根據行程判斷箕斗卸載脫離曲軌后內部有無粘堵現象，如有粘堵及時減速停車，避免二次裝載重大事故發生；
5.礦用提升機鋼絲繩張力監測裝置安裝后不影響容器原有運行條件，不影響換繩、調繩以及檢修查驗 工作；
6.通過行程定位、數據采集、智能判斷，可及時 準確判斷容器在井筒中任何位置狀況；
7.對要求定量裝載的部分主井提升機系統，可以依靠張力測定裝煤量，給裝載設備發出指令，控制裝載量，可作為定量裝載冗余監控系統；
8.根據實時測定的張力動態曲線，對提升機的運 行工況進行綜合分析，對電控系統進行設定調整，對 加速，減速、等速段分析對提升機系統進行優化；
9.容器上面的無線發射機電池一次最少使用時間 400天，電池更換要求方便快捷，設備具有低電量報警功能；且安裝于容器上面設備總重量不會超過20KG;
10.可檢測出容器主提升繩松繩現象，避免因松繩而損壞鋼絲繩現象；
11.可以實現防二次裝載；
12.可有效監測提升過程中卡罐、托罐現象；
13. 提升容器上面設備防護等級IP67;
14.下井口加裝無線接收器可實現井筒內1600米可靠傳輸。
裝置組成
ZAJ礦用提升機鋼絲繩張力監測裝置由計算機、控制臺、ZAJ-3.7F 礦用本安型無線發送器、ZAJ-12S 礦用本安型無線接收器、 KDW127/12B礦用隔爆兼本安型直流穩壓電源、煤礦用聚乙烯絕緣聚氯乙烯護 套通信電纜組成。
